โปรแกรมตรวจจับป้ายทะเบียนรถยนต์ Version 10 License คือ การนำเทคโนโลยีด้าน Image processing มาช่วยในการควบคุมการทำงานของระบบโดยนำข้อมูลภาพป้ายทะเบียนของรถยนต์ จากกล้องวงจรปิดประเภท LPR Camera ได้สูงถึง 10 กล้อง มาทำการวิเคราะห์ตรวจหาป้ายทะเบียนและถอดข้อมูลให้มาอยู่ในรูปของ ตัวเลข หมวดอักษร จังหวัด ยี่ห้อรถยนต์ และสีของรถยนต์ เพื่อให้สะดวกต่อการนำข้อมูลที่ได้ไปใช้ประโยชน์ในด้านต่างๆ ที่ต้องการได้ง่ายขึ้น เช่น นำไปใช้กับงานจราจร งานตรวจสอบด้านความมั่นคง หรือประยุกต์ใช้กับงานด้านบริหารลานจอดรถ อาคาร คอนโด ห้างร้าน อื่นๆ
คุณสมบัติของระบบ (Software)
- ใช้ Video Loop Detector ในการตรวจจับป้ายทะเบียน ไม่ต้องติดตั้ง coil หรือ sensor เพื่อตรวจจับรถยนต์
- รองรับการใช้งานกับกล้องระบบ Analog และระบบ IP Camera ได้ถึง 10 กล้อง
- ตรวจจับป้ายทะเบียนรถยนต์อัตโนมัติ พร้อมเก็บภาพป้ายทะเบียนรถยนต์ และภาพรถยนต์เต็มคัน โดยไม่จับคนหรือสัตว์
- ความแม่นยำ 90% สำหรับตัวเลขและตัวหนังสือบนแผ่นป้าย
- ความแม่นยำ 80% สำหรับจังหวัดขึ้นอยู่กับขนาดและคุณภาพของกล้อง
- ความแม่นยำ 60% สำหรับการตรวจจับยี่ห้อรถ
- ความแม่นยำ 60% สำหรับสีของรถขึ้นอยู่กับสภาพแสง
- ระบบรองรับการแยกประเภทรถยนต์ รถยนต์ส่วนบุคคล รถบรรทุก รถแท็กซี่
- รองรับการอ่านและแปลงตัวอักษร ตัวเลข และตัวอักษรหมวดจังหวัด พร้อมทั้งแสดง วัน เวลา และสถานที่ได้
- รองรับการตรวจจับป้ายทะเบียนรถได้แบบสองทางเดินหน้าถอยหลัง
- ระบบรองรับความเร็วในการตรวจจับที่ 250 กิโลเมตร/ชั่วโมง โดยขึ้นอยู่กับคุณสมบัติกล้องที่นำมาใช้เป็นหลัก
- สามารถใช้งานเป็นระบบอ่านป้ายทะเบียนแบบเคลื่อนที่โดยติดตั้งบนรถตรวจการณ์เคลื่อนที่ Mobile Patrol Car ได้
- มีระบบแจ้งเตือน VIP, Member, Blacklist
- มีระบบจัดเก็บข้อมูลลงในตัวเครื่องคอมพิวเตอร์ และสามารถลบข้อมูลแบบอัตโนมัติกรณีพื้นที่จัดเก็บข้อมูลใกล้เต็มโดยสามารถกำหนดการเก็บข้อมูลล่าสุดได้
- รองรับการจัดเก็บข้อมูลป้ายทะเบียนได้ไม่จำกัด ขึ้นอยู่กับขนาดของตัวจัดเก็บข้อมูล
- มีระบบสำรองข้อมูลลง CD ,DVD , Hard disk และอุปกรณ์อื่นได้
- รองรับการทำงานร่วมกับไฟล์วิดีโอแบบ ( AVI ,MP4 ,JPEG ,MJPEG ,WMV ,RTSP) ได้
- รองรับการจัดเก็บรูปถ่ายป้ายทะเบียน และรถยนต์ โดยสามารถค้นหาข้อมูลจาก ป้ายทะเบียน จังหวัด วันที่ เวลา หรือป้ายทะเบียน Backlist ได้
- มีระบบอ่านออกเสียงเลขทะเบียนรถยนต์และแจ้งเตือน Blacklist VIP ได้ทันทีโดยใช้เทคโนโลยี Text to Voice
- สามารถทำงานแบบ Real Time Synchronize กับฐานข้อมูลอื่นๆ ภายนอกเพื่อเชื่อมต่อกับส่วนกลางได้
- รองรับป้ายทะเบียนรถยนต์ทุกประเภทแบบ 2 ตัวและ 3 ตัว ที่รับรองโดยกรมขนส่งทางบก
- รองรับการใช้งานร่วมกับระบบบริหารจัดการกล้องวงจรปิดได้
- มีระบบส่งข้อมูลภาพผ่าน File transfer protocol (FTP)
- รองรับการ Export ข้อมูลใบรูปแบบ txt , csv ,microsoft excel ได้
- รองรับฐานข้อมูล SQL, MySQL, Oracle
** กรมขนส่งกำหนดให้ป้ายทะเบียนรถยนต์มีขนาดกว้าง 15 เซนติเมตร ยาว 34 เซนติเมตร มีเครื่องหมายเป็นตัวอักษร ขส อยู่ภายในวงกลมอัดเป็นรอยดุนที่มุมล่างด้านขวา
กล้องสำหรับใช้ในงานจับป้ายทะเบียนมี 2 แบบคือ
- Analog Camera เป็นกล้องที่มีความละเอียดของภาพไม่สูงมาก การติดตั้งใช้งานค่อนข้างยุ่งยาก เนื่องจากต้องใช้อุปกรณ์ Capture Card ร่วมด้วยในการติดตั้งระบบ
- Network Camera เป็นกล้องที่มีความละเอียดคมชัดของภาพสูง ช่วยให้ข้อมูลของป้ายทะเบียนมีความถูกต้องแม่นยำยิ่งขึ้น (** แนะนำความละเอียดของภาพป้ายทะเบียนมีขนาด 150-300 Pixel) โดยสิ่งที่ต้องคำนึงถึง คือ เรื่องของ Lens ต้องใช้แบบ
P-iris ที่ให้ภาพคมชัดทั้งภาพ และชุดระบบแผงไฟ Infrared ที่ช่วยให้การจับป้ายเวลากลางคืนมีความคมชัด กล้องต้องรองรับ Auto Back Focus System เพื่อให้ภาพกลางคืน แสงน้อยมีความคมชัดสูงสุด เนื่องจากกล้องจะทำการปรับจุดโฟกัสใหม่ เป็นคนละค่ากันในระหว่างกลางวันและกลางคืน ยิ่งถ้ามีเทคโนโลยี Low-pass filter ที่ช่วยกรองแสงที่ over-exposure ให้ภาพคมขึ้นจะส่งผลให้สามารถจับป้ายทะเบียนได้แม่นยำมากขึ้น
คุณสมบัติของกล้องที่ใช้ตรวจจับ ( LPR Camera)
- มีความละเอียดของภาพสูง (Network Camera)
- เป็นกล้องที่สามารถปรับเปลี่ยนระยะของเลนส์ได้ เพื่อให้ได้ระยะของภาพที่ต้องการ ขนาดของเลนส์ประมาณ 12-40 mm หรือ 8-50 mm
- มีเทคโนโลยี Low pass Filter สำหรับตัดแสงที่สว่างจ้า (แสงไฟหน้ารถ) เพื่อให้ได้ภาพที่ชัดเจน
- มีชุดอินฟาเรด สำหรับส่องภาพในเวลากลางคืน
- กล้องรองรับมาตรฐานการใช้งานระดับ IP66 กรณีติดตั้งใช้งานภายนอก
ระบบงานจับป้ายทะเบียนมี 2 ประเภทคือ
- ระบบงานจับป้ายทะเบียนรถยนต์ในลานจอดรถ ทางเข้า-ออกอาคารสถานที่ ลักษณะของรถที่ตรวจจับจะวิ่งด้วยความเร็วค่อนข้างต่ำ ความเร็วของรถที่เข้ามาไม่เกิน 60 กม/ชม. กล้องที่ใช้ควรเป็นกล้องที่สามารถปรับเปลี่ยนเลนส์ได้ ขนาดประมาณ 4-18 mm
- ระบบงานจับป้ายทะเบียนรถยนต์บนถนน High Way ลักษณะของรถที่ตรวจจับจะวิ่งด้วยความเร็วค่อนข้างสูง แนะนำกล้องที่ออกแบบมาสำหรับป้ายทะเบียนโดยเฉพาะ และสามารถปรับเปลี่ยนเลนส์ได้ ขนาดเลนส์ควรอยู่ที่ประมาณ 12-40 mm หรือ 8-50 mm
อุปกรณ์ที่ต้องใช้ในการติดตั้ง
- กล้องวงจรปิดความละเอียดสูง (IP Network Camera) และ Housing
- ชุดแผงส่องสว่าง Infrared (กรณีในพื้นที่แสงน้อยและต้องการดูภาพกลางคืน)
- ชุดคอมพิวเตอร์ประมวลผลเสปกแนะนำ Core i7 Gen7 3.0GHz ขึ้นไป,RAM 8GB ,SSD 500GB
- เครื่องสำรองไฟสำหรับอุปกรณ์ในระบบ
- อุปกรณ์ Network Switch
- ชุดอุปกรณ์ Webserver (กรณีต้องการบริหารจัดการระบบที่ส่วนกลาง)
- อุปกรณ์ ADSL Router (กรณีต้องการลิงค์และดูข้อมูลจากส่วนกลาง)
โครงสร้างของระบบ
ระบบควบคุมส่วนกลาง จะมี Web server ส่วนกลางทำหน้าที่เก็บข้อมูลที่ได้จากจุดติดตั้งกล้องใน Site ต่างๆ สามารถแสดงผลข้อมูลผ่านอุปกรณ์ต่างๆ เช่น คอมพิวเตอร์ แท็ปเล็ตและมือถือได้
** กรณีต้องการทำ Webserver สำหรับ Access ขอมูลที่ส่วนกลาง จะมีค่าใช้จ่ายในการติดตั้งระบบ Software ดังกล่าว
ข้อจำกัดในการติดตั้งระบบตรวจจับและอ่านป้ายทะเบียนรถยนต์ Version 10 license
- ควรเลือกกล้อง Network Camera ชนิดที่ออกแบบมาสำหรับใช้กับงาน LPR โดยเฉพาะ เพราะจะช่วยทำให้การทำงานของระบบถูกต้องและแม่นยำมากยิ่งขึ้น
- เลือกใช้งานระบบ Software ที่ได้มีการทดลองติดตั้งและใช้งานจริง และมีข้อมูลอ้างอิงที่ชัดเจน
- ควรตรวจสอบอุปกรณ์ที่ใช้งานว่ารองรับกับระบบ Software ที่ใช้งานหรือไม่ ป้องกันการเกิดปัญหาในการทำงานร่วมกันของอุปกรณ์
- มุมมองและตำแหน่งในการติดตั้งกล้อง ต้องมีการทดสอบก่อนการติดตั้งใช้งานจริง เพื่อให้ได้ผลลัพธ์ที่ถูกต้องและแม่นยำมากที่สุด
- ความสูงของป้ายทะเบียนที่กล้องสามารถจับได้ควรมีความคมชัดตั้งแต่ 150 pixel จะช่วยให้ข้อมูลถูกต้องและแม่นยำมากขึ้น
- กรณีต้องการจับภาพป้ายทะเบียนรถป้ายแดง และป้ายทะเบียนรถที่เป็นป้ายแบบกราฟิก ให้ตั้งกล้องจับภาพเป็นแบบภาพขาว-ดำ Night Mode โดยใช้งานร่วมกับแผงส่องสว่าง Infrared เพื่อให้สามารถจับภาพป้ายทะเบียนรถยนต์ชนิดดังกล่าวได้อย่างชัดเจน

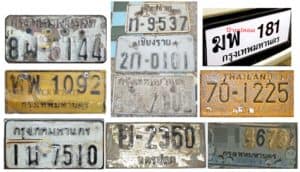

- ป้ายทะเบียนรถยนต์ที่ชำรุด ไม่ชัดเจน หรือดัดแปลงแก้ไข นอกเหนือจากที่กรมขนส่งทางบกกำหนด อาจมีผลทำให้ความถูกต้องของข้อมูลลดลง
ตัวอย่างการทำงานของระบบตรวจจับและอ่านป้ายทะเบียนรถยนต์ Version 10 license

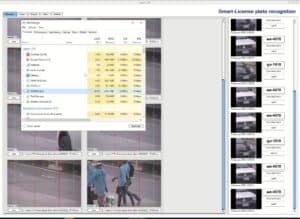

ตัวอย่าง การเรียกดูภาพ Live view

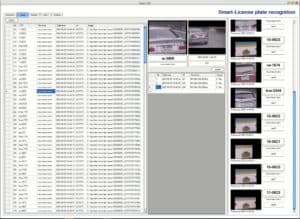

ตัวอย่าง การค้นหาข้อมูลรถที่ต้องการ
ตัวอย่าง การเรียกดูข้อมูลผ่าน Web Browser
ราคาโปรแกรมตรวจจับและอ่านป้ายทะเบียนรถยนต์ Version 10 license
- ระบบตรวจจับและอ่านป้ายทะเบียนรถยนต์ Version 10 license : ราคา xxxxxx บาทโครงสร้างของราคา ขึ้นอยุ่กับจำนวนการสั่งซื้อ ความสามารถที่ต้องการ และการเชื่อมต่อระบบอื่นๆ โดยสามารถสอบถามข้อมูลเพิ่มเติมได้ที่นี่
จุดเด่นของโปรแกรมตรวจจับและอ่านป้ายทะเบียนรถยนต์ Version 10 license
- โปรแกรมถูกพัฒนาด้วยทีมงานคนไทย จึงสามารถ Customize โปรแกรมให้เหมาะสมกับความต้องการของลูกค้าได้
- สามารถใช้งานร่วมกับกล้องวงจรปิดได้ทุกยี่ห้อ ผ่านมาตรฐาน ONVIF หรือ RTSP
- สามารถแจ้งเตือนเหตุการณ์ต่างๆ ไปยังโปรแกรม Video Management Software ที่ลูกค้าต้องการได้ ปัจจุบันรองรับ VMS ยี่ห้อ NxWitness, VIVOTEK VAST และอื่นๆ
- สามารถเพิ่มฟังค์ชั่นใช้งานร่วมกับระบบ Speed Radar เพื่อแสดงผลค่าความเร็วของรถยนต์ที่ระบบสามารถตรวจจับได้
